Виды стальных отводов

Ассортимент металлических отводов невероятно широк, что обусловлено их конструктивными особенностями и различными областями использования. Рассмотрим основные виды этих изделий:

• крутоизогнутые;
• штампосварные;
• сварные секционные;
• сварные секторные (сегментные);
• гнутые;
• точечные.

Крутоизогнутые. Все основные параметры таких изделий описаны в соответствующей документации (ГОСТ 17235–2001, ГОСТ 17235–83). Они производятся посредством протяжки трубы. Протяжка выполняется через специальную форму на трубогибочном оборудовании, в результате чего получается высококачественная деталь.

Отводы стальные для труб крутоизогнутые выполняются, как правило, из углеродистой и нержавеющей стали. Угол крутоизогнутого отвода может быть: 30, 45, 60 и 90°. Размеры сечения таких отводов варьируются от 18 до 426 мм. Давление, к которому устойчив такой отвод составляет до 16 МПа.

Штампосварные. Такие детали изготавливаются из листов посредством сварки. Этот способ производства позволяет получить толстостенное изделие с повышенными прочностными характеристиками.Штампосварные изделия могут иметь размеры сечения до 1420 мм. Их эксплуатируют в магистральных коммуникациях нефтегазовой отрасли. Изготавливаются штампосварные детали из легированной или нержавеющей стали и регламентируются техническими условиями (ТУ).

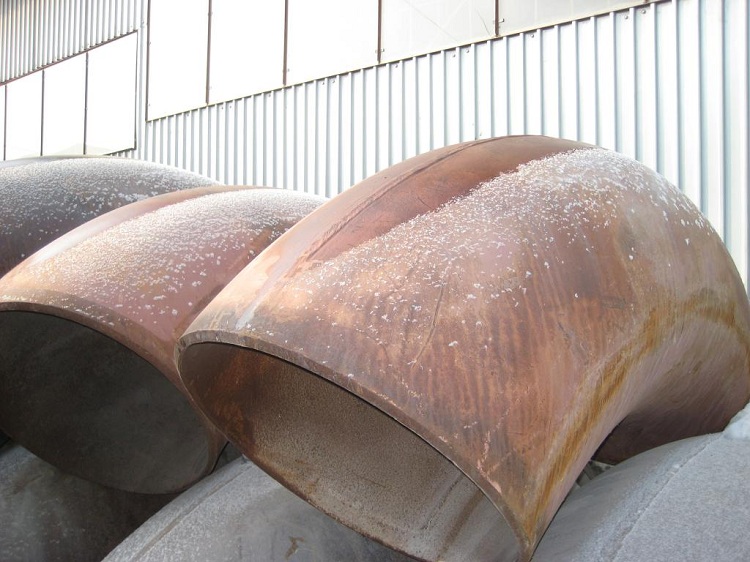

Штампосварные отводы — это толстостенные изделия, применяемые в трубопроводах с высоким рабочим давлением

Сварные секционные. Выполняются из отдельных участков труб, которые сваривают друг с другом, в результате чего получается готовая деталь. Цена на такие отводы довольно небольшая, однако, их показатели прочности и надёжности меньше, чем у других видов. Производятся из углеродистой или низколегированной стали. Показатели сечения таких деталей варьируются от 108 до 1620 мм.

Обратите внимание! Как правило, сварные секционные изделия применяются при монтаже трубопроводов, которые имеют небольшое рабочее давление (до 2,5 МПа). Температура в таких коммуникациях не должна превышать +425 °C.

Сварные секторные. Такие отводы эксплуатируют в трубопроводах, которые имеют большой размер сечения. Такие коммуникации обладают определённым углом поворота потока рабочей среды, которая транспортируется под небольшим давлением. Угол такого изделия зависит от эксплуатационных особенностей и может быть: 30, 45, 60 и 90°.

Точёные. Такой вид выполняется из специальных литых заготовок на токарном станке. Стоит отметить, что точечные изделия имеют самую высокую стоимость. Это связано с очень сложным технологическим процессом их изготовления.
Их основные преимущества это:

• изготавливаются с любым показателем толщины стенки;
• устойчивы к высокому давлению (до 100 МПа).

Гнутые. Такие отводы, как правило, используют в тех случаях, если нет возможности установить на трубопровод крутоизогнутый вариант изделия. Гнутые детали не имеют такого большого радиуса изгиба, как крутоизогнутые, а также оснащаются прямым участком. Угол таких изделий варьируется от 2 до 90°. Их использование регламентируется соответствующей документацией (ГОСТ и ТУ). Гнутые отводы монтируются в коммуникациях, температура которых колеблется от −50 до +510 °C.

Гнутые отводы получают путем сгибания горячих или холодных заготовок на специальном гибочном оборудовании
Показатели давления для таких отводов доходят до 100 МПа. Гибка таких изделий производится на специальном трубогибочном оборудовании. Их могут гнуть как в холодном, так и в горячем состоянии.
