Способы соединения труб
Для соединения электросварных труб преимущественно используется метод дуговой сварки. Чтобы произвести соединение сваркой, потребуются:
- инструменты для резки труб (ножовка по металлу, болгарка или труборез);
- фаскосниматель;
- аппарат для сварки (ручной, автоматический или полуавтоматический);
- электроды.
При выборе электродов учитывается толщина стенки свариваемых труб:
- сварка стальных труб с толщиной стенки менее 5 мм производится электродами диаметром 3 мм;
- для сварки труб с большей толщиной необходимо использовать электроды диаметром 4 мм или 5 мм.
Перед сваркой требуется предварительная подготовка труб, которая заключается:
- в очистке труб от загрязнений (пыли, ржавчины и так далее). Очистку можно производить металлической щеткой или наждачной бумагой до появления блеска металла;
- в подготовке концов труб. Сварка производится на ровных участках, поэтому при наличии трещин или деформации на концах труб требуется дополнительная обрезка.
Сварные соединения труб могут быть выполнены:
- встык;
- втавр;
- внахлест;
- в угол.
Сварки встык и внахлест используются при необходимости увеличения длины трубопровода, а сварки втавр и в угол при разветвлении трубопровода.

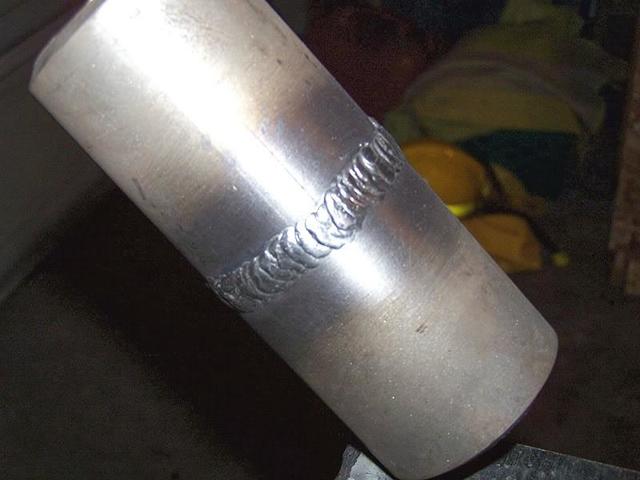

Сварка стыков производится только после выравнивания труб относительно друг друга. Сваривать трубы необходимо непрерывно до получения цельного шва. Это позволит получить монолитный трубопровод без использования уплотнительных прокладок.
При необходимости наложения нескольких сварных швов соблюдается следующая технология:
- первый слой производится ступенчатой сваркой, то есть концы труб соединяются в нескольких местах по периметру. При выполнении сварки требуется следить за расположением труб (центровкой). При малейшем отклонении необходимо прекратить выполнение работы и устранить неисправность. Первый шов накладывается до полного расплавления кромок труб;
- после наложения первого шва место сварки проверяется на наличие трещин и при их отсутствии очищается от шлака. Обнаруженные трещины необходимо устранить путем расплавления металла;
- второй слой накладывается по всему периметру трубы. Размеры сварного шва должны быть на 15 мм – 20 мм более размеров первого шва;
- если необходимо наложить следующие слои, то перед каждым слоем производится зачистка шва.
